尼龙三角包袋泡茶包装机：光电调节
由于包装袋外形图案的要求，本机配装有光电控制，使每一袋包装图案完整正确。

1. 光电检测位置的调整

为了确保光电眼检测点到横封中心之间的距离为袋长的整数倍，即光电眼照准标的同时，光电眼对正包装膜，镜子头距包装膜约5-20mm左右，包装膜拉动过程中使光点一定要检测到标签。光电眼检测标签，光电眼动作指示灯应有变化，当检测到标签时指示灯亮，反之则灭。如果需要将封切位置移到色标之前或之后，可调节光电移动杆前后的位置。若需提前封切，则松开固定螺丝，将光电座整个适量往后移（即将光电头向后移），将固定螺丝锁紧固定则可；相反的，若需滞后封切，则将光电头适量往前移

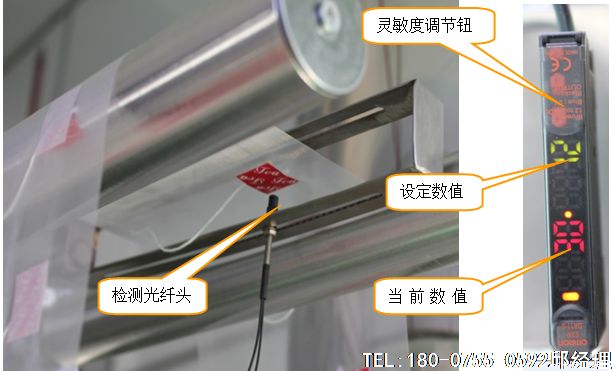

2、光电跟踪灵敏度的调整 (如图5-2)

 图5-2  光电检测
（a）当光纤头检测到标签时，如图5-2所示，当前的数值则大于设定的数值；在设定检测数值时，应当将光纤头分别对准标签和包装膜，重复这样动作几次，会得出两组不同的数据，取两组数据的平均值即为需设定的数值。
(b) 当包装膜与标签的颜色差有变化时，光电头需重复以上动作调整其灵敏度，以免发生误动作。
尼龙三角袋茶叶包装机常见故障与排除方法速查表


故障现象	故障原因	调整及排除方法
电机不转	熔断丝断 电机坏 电气控制组件不良	更换 更换 检查
运转有异常声	各传动齿轮配合不当 凸轮或联轴节螺丝松 横封纵封压力调得过大	重新调整 紧固 重新调整
包装袋封口不良现象	横封模具啮合不良 模具齿口不干净 成形器调整不当 夹料 包装膜质量题	重新调整 用铜刷清理 重新调整 降低包装速度 更换
包装袋不封口	设置温度过低 加热件烧毁 电气组件不良	重新设置 更换 检查
包装袋封边不齐	成形器变形或不良 调整不当	校正或更换 调整
包装袋封口夹料	下料时间不对 物料改变，流动性差 速度过快	重新调整 更换物料 降慢速度
切口不良	切刀磨损 切刀位置不当 横封模具压力不够	更换刀片 重新调整 重新调整
故障现象	故障原因	调整及排除方法
袋长不稳定	光电头镜片有灰尘 印刷图案不清或有杂色 设置袋长不对 驱动器坏 成形器阻力大	擦于净 更换包装膜 重新设置 更换 修整成形器
料盘晃动，运转不稳	凸轮或联轴节松 刮料器过低阻卡料盘 开肖、闭肖位置不当 料盘轴弯	紧固螺丝 调整刮料器 重新调整 更换料盘轴
下料重量不准	上下料盘未调平行 刮料器过高 料盘晃动严重 物料改变，不均匀	重新调整 调低 调整 更换物料

尼龙三角袋包装机，尼龙三角袋泡茶包装机，尼龙三角茶包包装机 Nylon triangle bag packaging machine, nylon triangle tea bag packaging machine, nylon triangle tea bag packaging machine

特征：
1．通过超声封口切断方式，使抽出性突出且外观形状漂亮的茶包的生产成为可能。
2．包装能力达3000袋/小时。
3．用带标签的包装材料可以简单生产出带标签的茶包。
4．电子称计量方式可以很容易在变换填充物，计量精准。
该三角包茶叶包装机适用于：黑茶，白茶，代用茶，花草茶，养生茶，八宝茶，养肝茶，绿茶、红茶、花茶、咖啡、中国茶、健康茶、中药茶、颗粒等立体三角包包装。
标准规格：
1．生产数量计数器
2．主马达保护装置（循环超时）
3．马达变压控制
4．滑动容积超负荷保护装置
5．步进马达纵向输送
6．检查出标签（检验出时有错误报警）
7．开门安全限制开关
8．包装材料张力自动调节装置
9．无包装材料警报
10．超声波负荷警报
11．静电除去装置
·发出各警报时机器会自动停止。
可选装置：
1．少量用自动计量装置
2．标签自动安装装置
3．辅助贮料器推杆装置
4．原料滑槽拍打装置
5．滑动容积振动器
6．无纺布对应装置
7．扁平袋用纵向封口装置
·通过与FW-100SA型组合，使用容积计量无法测量的原料也可以精准地计量填充。
技术参数

型号	SN-SJB02	SN-SJB03S	SN-SJB04S
制袋尺寸	宽（W）：60-80 长（L）： 40-80	宽（W）：60-80 长（L）： 40-80	宽（W）：60-80 长（L）： 40-80
包装速度	20-30 bags/min	30-40 bags/min	30-50 bags/min
计量范围	1-7g	1-7g	1-7g
电    源	220V/2KW	220V/2.2KW	220V/2.2KW
气    源	0.8mpa	0.8mpa	0.8mpa
耗 气 量	0.6m3/min	0.6m3/min	0.6m3/min
整机重量	400kg	600kg	650kg
外型尺寸 （长×宽×高）	1200*920*2060mm	1600*800*2650mm	1600*800*2650mm
